3P Filtro de retención e infiltración

Filtros integrados

Principio de funcionamiento

  1. El agua de lluvia fluye a través de la boquilla DN 100
  2. La suciedad se retiene en la canasta de acero inoxidable, la canasta debe limpiarse según sea necesario
  3. La boquilla se puede utilizar como entrada adicional o como rebosadero de emergencia.
  4. El agua purificada fluye a través de una boquilla DN 100 hacia el tanque de almacenamiento de agua de lluvia
  5. Es posible el uso de una afluencia calmada

Filtro de agua de lluvia con sifón integrado para su instalación en tanques de almacenamiento de agua de lluvia.

La trampa de suciedad de acero inoxidable está instalada en la carcasa de tal manera que se puede quitar fácilmente con la varilla de extracción. El filtro de retención e infiltración 3P es ideal para sistemas que utilizan el agua de lluvia purificada para inodoros, lavadoras y riego de jardines y el exceso de agua en la propiedad debe infiltrarse, es decir, no es posible una conexión de alcantarillado para drenar el exceso de agua de lluvia, o solo el exceso. el agua puede introducirse en el alcantarillado a través de un acelerador de retención.

Las dos boquillas superiores DN 100 se pueden utilizar como alimentación o, opcionalmente, como rebosadero de emergencia. La entrada al tanque de almacenamiento de agua de lluvia se realiza a través de la conexión inferior, a la que también se puede conectar una entrada tranquila.

Capacidad de conexión: 213 m² de superficie de techo

Todas las conexiones: DN 100

El agua purificada se puede utilizar para el baño, la lavadora y el riego del jardín.

Intervalo de mantenimiento varias veces al año dependiendo de qué tan sucio esté

Especificaciones técnicas

Filtro de agua de lluvia según DIN 1989-2, tipo B

Conexión entrada: DN 100
Desagüe en el tanque de almacenamiento: DN 100
rebosadero de emergencia o entrada adicional: DN 100

Material de la carcasa: Polietileno
Material de la cesta del filtro: Acero inoxidable 1.4301
Tamaño de malla : 0,55 mm

Peso: 2,8 kilogramos

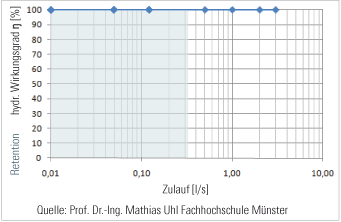

Prueba de filtro

Precipitación media en Alemania 80% menos de 15 l / (sxha), lo que da como resultado un caudal de 0,32 l / s con una superficie de techo de 213 m².

Diámetro de tubería: DN 100 máx.Caudal: 6,4 l / s
área conectable con máx.200 l / (sxha): 580 m²
área conectable con máx.300 l / (sxha): 387 m²

usar

Instalación directamente en el tanque de almacenamiento de agua de lluvia de plástico con estrangulador de retención

Instalación en un pozo de drenaje.
